产品分类:
1、按材质分类:
1) 光学玻璃:苏打玻璃、K9玻璃
2) 石英玻璃
2、按标准分类:
1) 常规标准
2) 二级标准
3、按工艺分类:
1) 光刻尺
2) 复制尺
4、按线宽分类:
1) 粗线尺
2) 细线尺
(3)应用领域
玻璃线纹尺主要是用于比长仪、测量机、万能工具显微镜、万能测量机等长度测量工具中作为测量校准光学部件;在坐标镗床、坐标磨床等精密机床中作为光学定位元件。
(4)技术参数(Product Parameters):
常规玻璃线纹尺规格 | |||||||||
规格型号Specifications
| 长Length(mm) | 宽Width(mm) | 厚Thickness(mm) | 分格值Division Value
| 精度Accuracy(μm) | ||||
HCL01—100-2 | 130 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 | ||||
HCL01—200-2 | 230 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 | ||||
HCL01—300-2 | 330 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 | ||||
HCL01—400-2 | 430 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 | ||||
HC01—500-2 | 530 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 | ||||
HC01—600-4 | 630 | 30 | 5 | 1mm | 3 | ||||
HC01—700-4 | 730 | 30 | 5 | 1mm | 3 | ||||
HC01—800-4 | 830 | 30 | 5 | 1mm | 5—8 | ||||
HC01—1000-4 | 1030 | 30 | 5 | 1mm | 8—10 | ||||
二等级别玻璃线纹尺 | |||||||||
规格型号 | 长(mm) | 宽(mm) | 厚(mm) | 分格值 | 精度(μm) | ||||
HCL02—1-1 | 46 | 30 | 5 | 0.01mm | 1 | ||||
HCL02—10-1 | 46 | 30 | 5 | 0.01mm | 1 | ||||
HCL02—100-4 | 130 | 30 | 10 | 1mm | 1 | ||||
HCL02—200-4 | 230 | 30 | 10 | 1mm | 1.5 | ||||
HCL02—300-4 | 330 | 30 | 15 | 1mm | 2.5 | ||||
HCL02—400-4 | 430 | 30 | 15 | 1mm | 3 | ||||
HCL02—500-4 | 530 | 30—35 | 15—25 | 1mm | 3.5 |
以上规格为常用规格,其他型号可以定做
FAQ:
1、什么是线纹尺?
线纹尺用于比长仪、测量机、万能工具显微镜、万能测量机等长度测量工具中作为测量校准光学部件;在坐标镗床、坐标磨床等精密机床中作为光学定位元件。线纹尺用于测量或定位时,要和读数显微镜、光学读数头或光电显微镜等配套使用。其中工具显微镜所用线纹尺膜面向下,刻线在尺子的背面。
2、线纹尺的材质通常有哪些?
(1)、苏打玻璃
光学玻璃线纹尺具有热膨胀系数小、精度高、硬度较大、防腐蚀性好等特点
(2)、石英玻璃
石英玻璃是一种贵重的材料。石英玻璃耐高温,热膨胀系数极小,化学热稳定性好,气泡、条纹、均匀性、双折射又可与一般光学玻璃媲美,所以它是在各种恶劣场合下工作具有高稳定度光学系统的必不可少的光学材料。
(3)、K9玻璃
K9玻璃具有优良的机械性能和非常低的气泡和杂质,具有良好的抗划伤性。由于其化学性能稳定,无需特殊处理研磨和抛光。应用于光电子、微波技术、衍射光学元件等众多领域。
3、线纹尺的类型有哪些?
线纹尺可分为基准线纹尺、标准线纹尺和工作线纹尺。基准线纹尺和标准线纹尺用于长度计量的量值传递。工作线纹尺用于测量仪器及精密车床的测量定位使用。

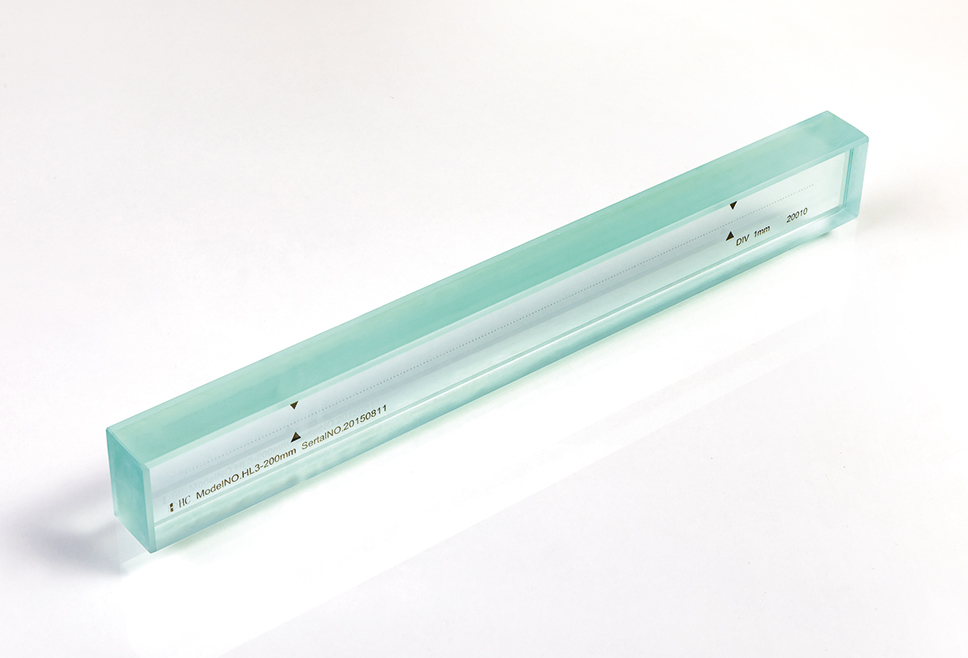

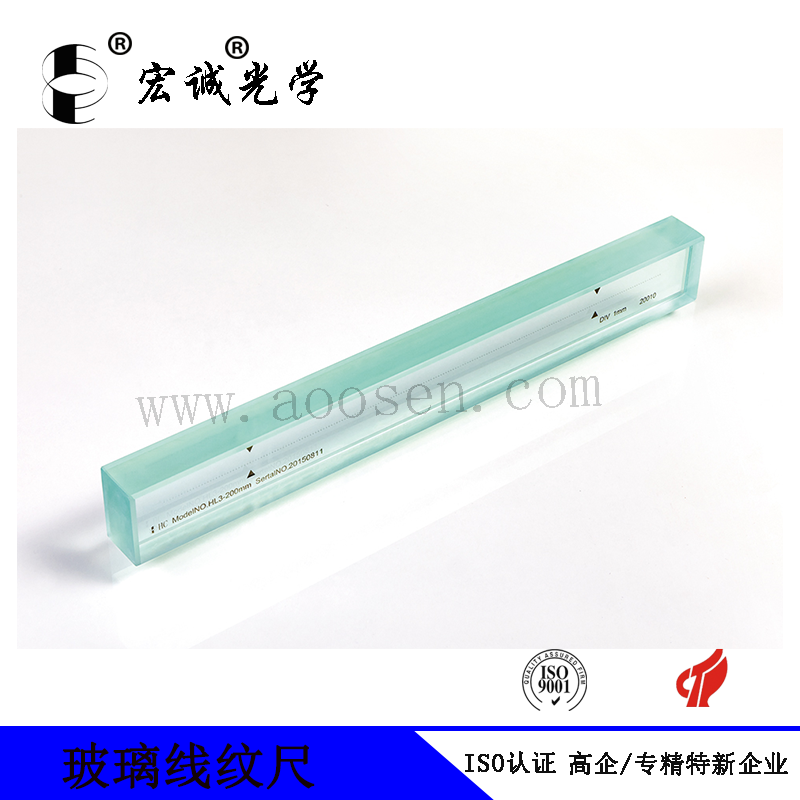

1、产品名称:100mm二等玻璃线纹尺
2、产品型号:HCL02-100
3、外形尺寸(mm) : 130*30
4、量程(mm): 0-100
5、分隔值(mm): 0.01
6、精度(μm):1
7、材质:光学玻璃
8、标准:二等基准
9、光刻尺
