编码器码盘材质工艺定制方案
码盘(encoding disk)是指测量角位移的数字编码器。它具有分辨能力强、测量精度高和工作可靠等优点,是测量轴转角位置的一种最常用的位移传感器。码盘分为绝对式编码器和增量编码器两种,前者能直接给出与角位置相对应的数字码;后者利用计算系统将旋转码盘产生的脉冲增量针对某个基准数进行加减。
东莞市宏诚光学制品有限公司 编码器码盘的材料有玻璃、玻璃码盘是在玻璃镀铬面上腐蚀出明暗码道,其热稳定性好,精度高,易碎,成本高;码盘直接以通和不通刻线,不易碎,但由于金属不易腐蚀,易形变,精度就有限制,其热稳定性就要比玻璃的差一个数量级;码盘是经济型的,其成本低,不易碎和变形,但精度、热稳定性、寿命均要差一些;市场上高端码盘多以玻璃码盘为主。

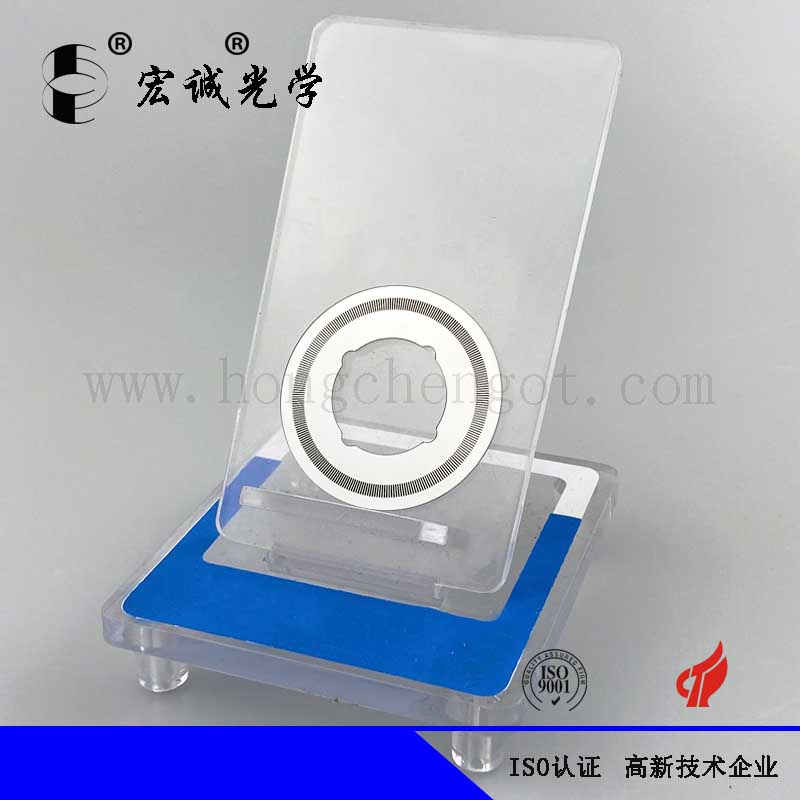

玻璃码盘:增量式 绝对式 反射式码盘

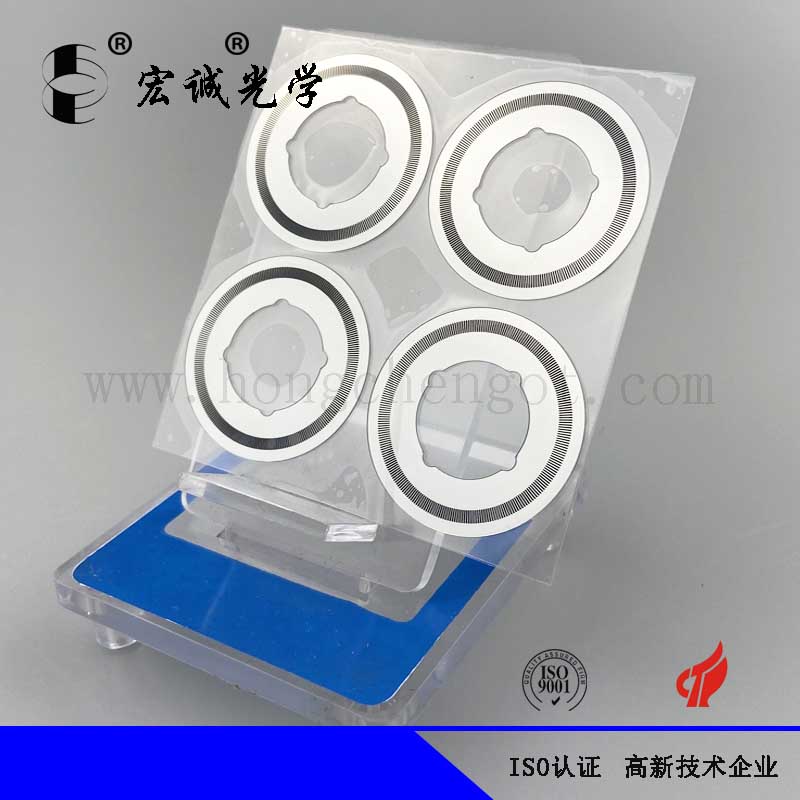

码盘:透射式码盘 反射式码盘
玻璃材料—技术参数 | ||||
基材 | 浮法玻璃 超白玻璃 K9玻璃 | 最细线宽 | 1um | |
厚度 | 1.0 /1.1 /2/3/4 | 线条精度 | ±0.25um | |
脉冲数 | 不限/来图定制/来样加工 | 内外径 | 5-300mm | |
宏诚光学 镀膜材料耐酸碱性,耐磨性为普通材料3倍以上 | ||||
菲林码盘—技术参数 | ||||
基材 | 聚碳酸酯(PC) | 内径精度 | ± 0.05mm | |
厚度 | 0.18mm | 外径精度 | ± 0.1mm | |
不透光/透光比例 | ≤0.005 mm | 码道同心度 | ≤0.1 mm | |
码道真圆度 | ≤0.05 mm | 冲压毛刺 | ≤0.2 mm |
玻璃同心0.03mm
码盘图纸内容如下:
1. 需要附上材料
2. 精度
3. 外形尺寸公差,厚度
4. 制作效果图纸:正负板之分等。(如果考虑价格因素,需要强调多少倍率下面允许看到瑕疵)
5. 需要提供详细的CAD图纸(图纸最好不要画比例图纸)。以上为制作标定板完整信息
可提供玻璃提供样品可定制常规脉冲线对256线、500线.1000线、2400线、3600线、5000线等
