平行光管及光学仪器的重要组成配件

型号:HCR-30

尺寸(mm):直径 φ30mm

厚度:1mm

精度:1μm


材料:光学玻璃


产品详情

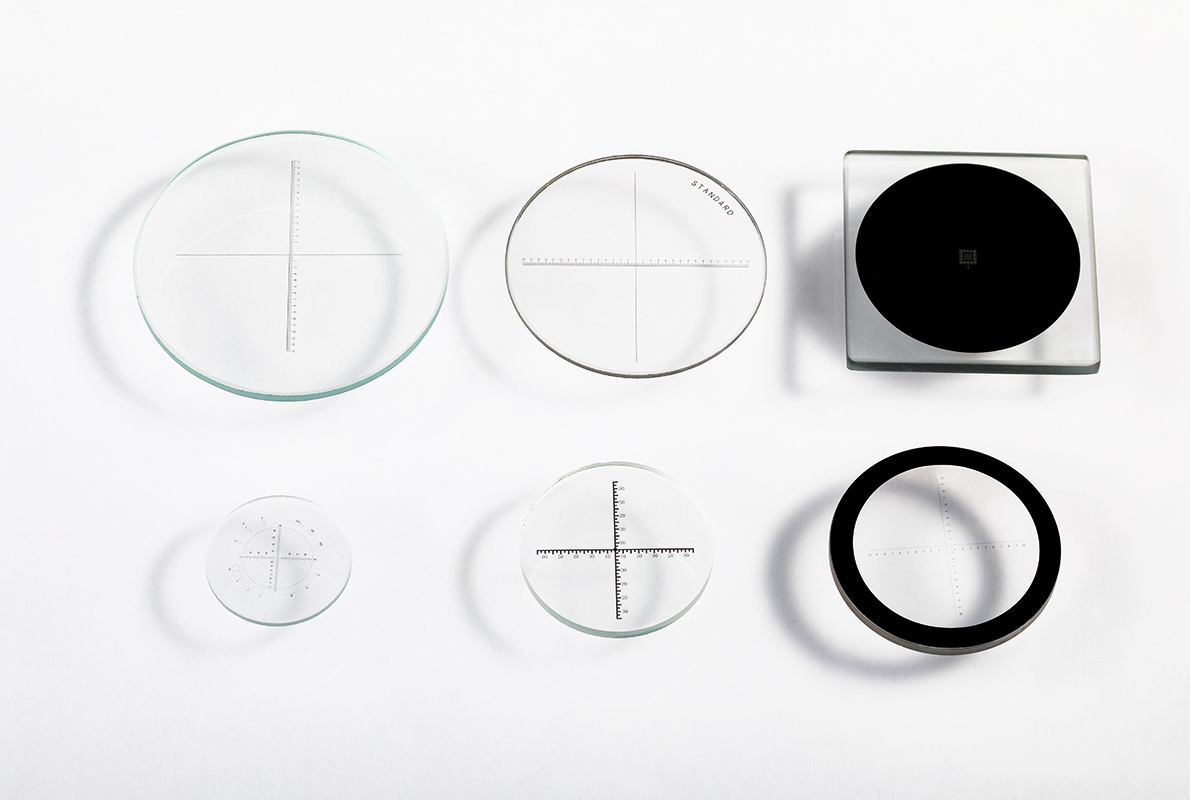

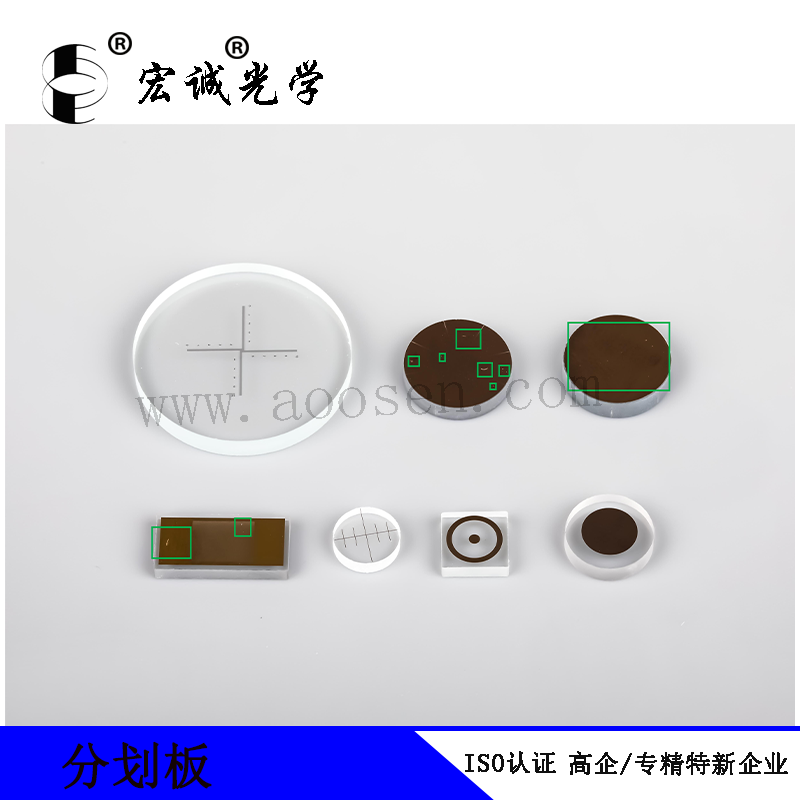

分划板是平行光管及光学仪器的重要组成配件,常规分划板、半五棱镜系列分划板、枪瞄系列分划板、分辨率板等已广泛应用于市场,可以按不同要求进行加工生产。



分划板一般安装在望远镜或瞄准镜的右目镜焦平面上,它是由一块极薄的表面刻有分划密位线的薄玻璃,由于这块薄玻璃理论上讲也参与了成像,延长了物镜的焦距,会对右目镜的长度有或多或少的影响。分划板对洁净度要求极高,任何微小的灰尘都会在观测时产生很大的黑点,同时分划板的安装位置精度要求极高。



分划板一般采用镀铬和蚀刻的方式形成分划米危险,线条采用镀铬方式,夜光式则是蚀刻后填充三氧化钛或是氧化锌粉末。



技术参数

1. 类型: 十字线,一字线

2. 应用:枪瞄分划板 夜视分划板 显微镜光学玻璃分化板

3. 最小线宽:4um

4. 最小加工直径 :φ5mm

5. 材料:超白,B270  ,苏打玻璃,K9, 石英

6. 厚度:0.55,1 ,1.1, 2,2.3, 3, 4 mm

7. 光刻板厚度 :1.6,  2.3 , 3 , 4.8mm

8. 定制:图纸定制 ,来图定制
