一、标定板类型与特性

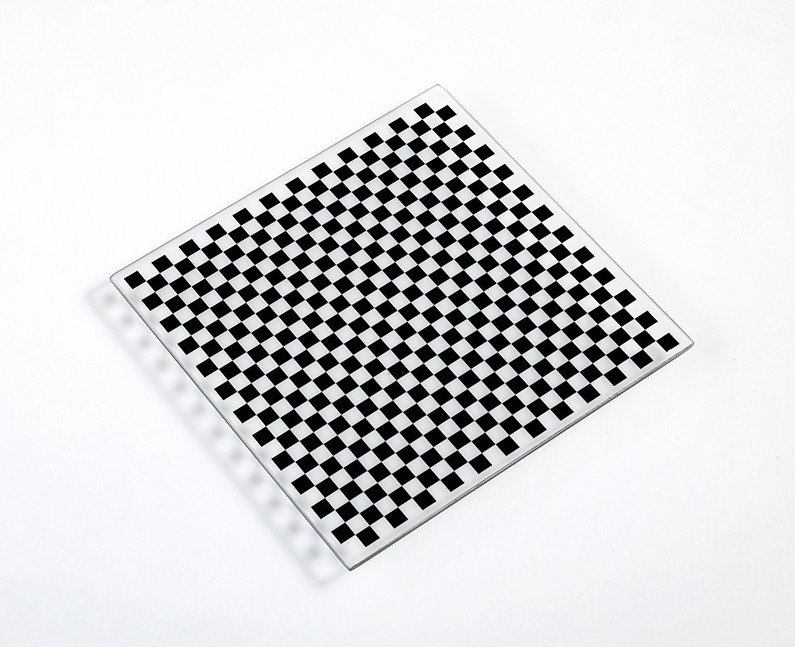

1. ‌棋盘格标定板‌

• 采用黑白交替的方格图案，需检测棋盘角点坐标以实现标定。

• ‌优点‌：计算内参、外参及畸变系数的精度较高；

• ‌缺点‌：角点检测易受光照、遮挡影响，需严格保证图像清晰度。

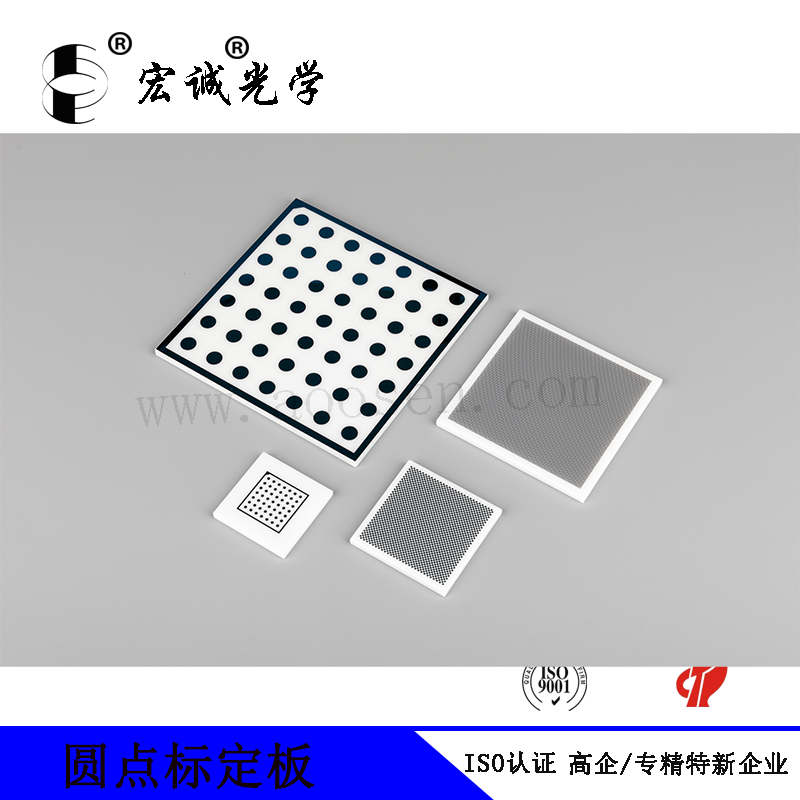

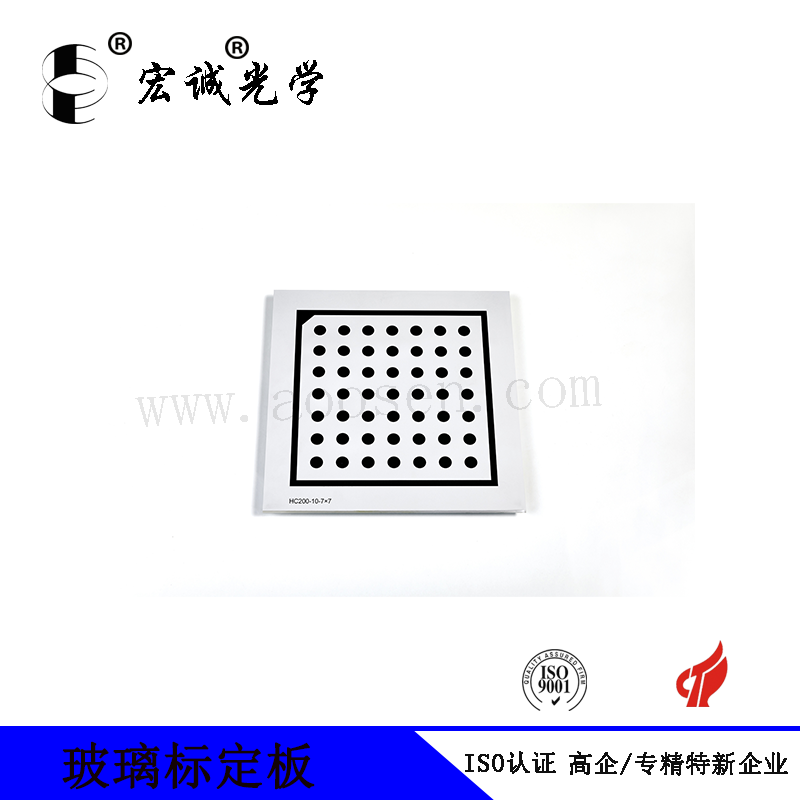

2. ‌圆形标定板‌

• 由规则排列的圆形图案构成，通过圆心定位完成标定。

• ‌优势‌：圆形特征在旋转、倾斜场景中更稳定，适用于大角度拍摄；

• ‌实现难点‌：需结合灰度重心法精确提取圆心，并处理透视变换后的坐标映射。

3. ‌ChArUco标定板‌

• 融合棋盘格与ArUco标志，利用ArUco特征插值棋盘角点。

• ‌特性‌：兼具棋盘格的高精度和ArUco的快速检测能力，支持动态环境标定。

二、标定板选择标准

1. ‌材质与精度‌

• 光刻工艺（玻璃/陶瓷）精度可达3μm，适用于高精度工业场景；

• 丝印工艺（金属板/复合板）精度20-50μm，适合常规视觉应用。

2. ‌视场匹配‌

• OpenCV建议标定板图案覆盖视场的1/2-3/4，棋盘格尺寸需与相机分辨率适配；

• ChArUco标定板允许部分特征点超出视场，灵活性更高。

三、标定流程（以棋盘格为例）

1. ‌图像预处理‌

• 灰度化、均值滤波降噪，OTSU自适应阈值二值化；

• 开/闭运算消除噪点，反色处理增强特征对比度。

2. ‌特征检测与优化‌

• 使用findChessboardCorners检测角点，亚像素优化提升定位精度；

• 验证角点分布合理性，排除误检或漏检图像

  。

3. ‌参数计算与验证‌

• 输入多角度标定板图像，计算内参矩阵、畸变系数及外参矩阵；

• 分析标定误差（如重投影误差），优化参数或重新采集数据。

四、注意事项

1. ‌标定板制作‌

• 自制标定板需保证图案尺寸误差≤1%，推荐A4打印或高精度光刻加工；

• 棋盘格边长/圆点间距需严格一致，避免引入系统性误差。

2. ‌环境与拍摄‌

• 均匀光照避免反光/阴影干扰，标定板需平整无变形；

• 多角度拍摄（建议≥15张），覆盖相机视野边缘区域。

五、典型问题与解决

• ‌标定误差高‌：优化标定板图像质量，增加拍摄角度多样性，验证角点检测稳定性；

• ‌畸变系数异常‌：检查标定板平整度，调整标定标志允许高阶畸变参数估计；

• ‌外参不合理‌：确保标定板与相机距离适中，排除极端视角数据。

以上内容综合了OpenCV标定板的核心技术要点与实践规范，适用于工业检测、三维重建等场景的相机参数标定需求
